맞춤형 주사 폼링 서비스 컨테이너에 대한 FCE 전문

야외 태양 전지 패널용 윤활유 용기 개발 사례

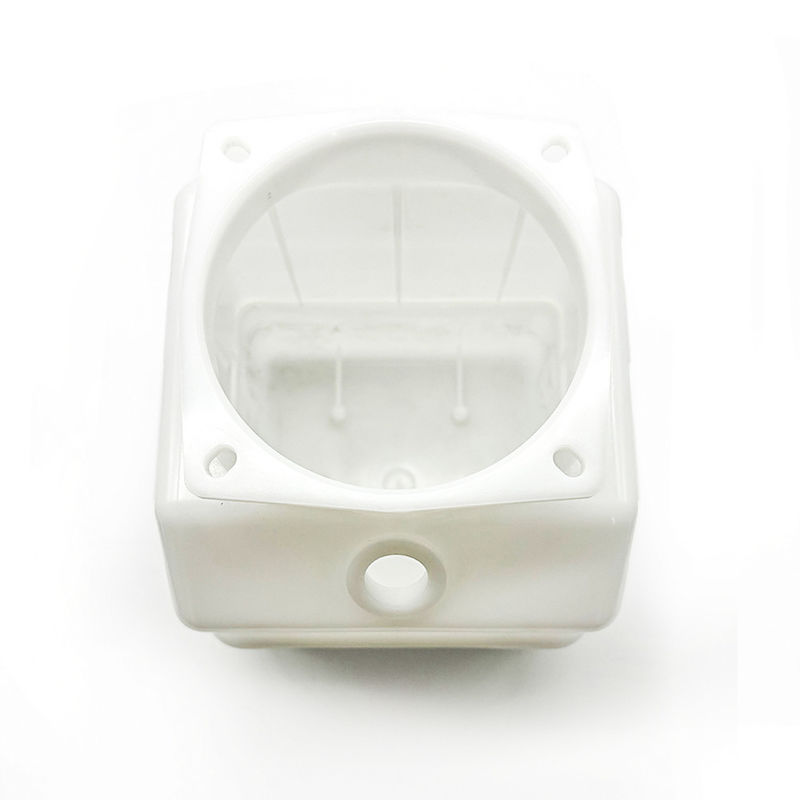

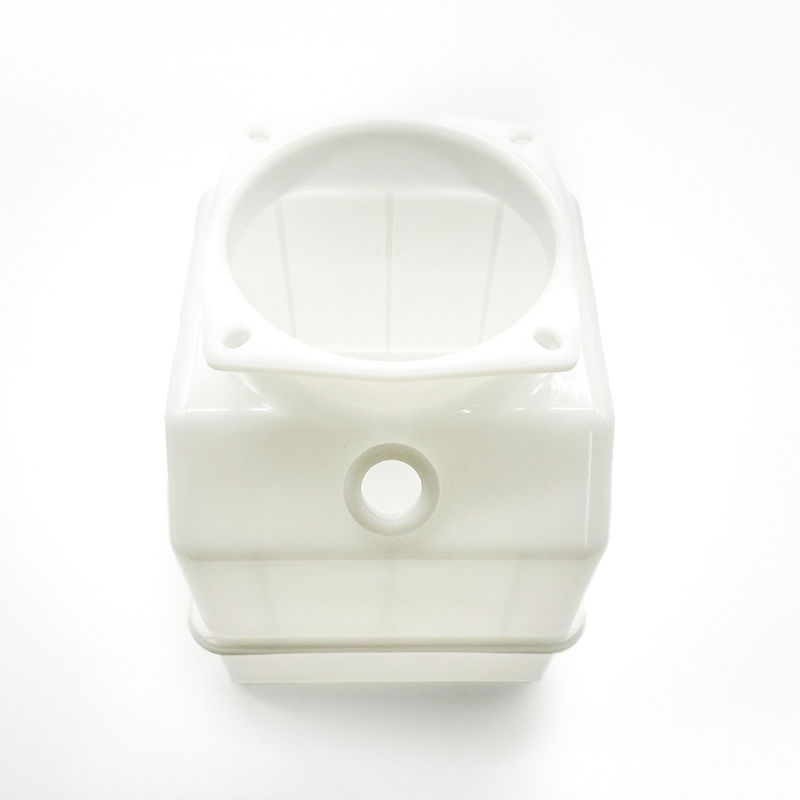

이 프로젝트에서 FCE는 야외 태양 전지 패널을 위한 윤활유 용기를 개발했습니다. 고객의 주요 요구 사항은 재료 선택, 구조 설계,생산과정컨테이너 몸체는 PET로 만들어져야 하며, 산성 비와 자외선에 저항해야 합니다.컨테이너 상단의 평평성 및 환기 구멍의 설계는 엄격한 주의가 필요했습니다.우리 팀은 개발 과정 내내 심층적인 최적화와 반복적인 검증을 수행했습니다.

프로젝트 배경 및 요구 사항

고객 은 컨테이너 상단 에 높은 평면성 을 요구 했기 때문 에, 그것은 밀폐 효과 에 영향을 미치는 장착 표면 으로 봉사 합니다. 컨테이너 의 장기적 야외 사용 을 보장 하기 위해,그들은 용기 재료가 산성 비와 자외선에 저항해야 한다고 강조했습니다.또한, 용기 상단에는 공기 통이 있어 물이 들어가지 않고 환기를 허용해야 하며, 환경적 요인이 내부 기름에 영향을 미치지 않도록 해야 합니다.

재료 선택 과 설계 의 어려움

고객의 요구 사항에 따라 PET는 컨테이너 몸체의 주요 재료로 선택되었습니다. PET는 산과 자외선에 대한 뛰어난 저항력을 가지고 있으며 장기적인 야외 사용에 이상적입니다.하지만, 재료의 선택은 첫 번째 단계에 불과했습니다. 가장 큰 설계 과제는 컨테이너의 꼭대기에 필요한 평면성을 달성하고 환기 구멍의 기능을 보장하는 것입니다.

• 두 부분 설계 및 용접 솔루션

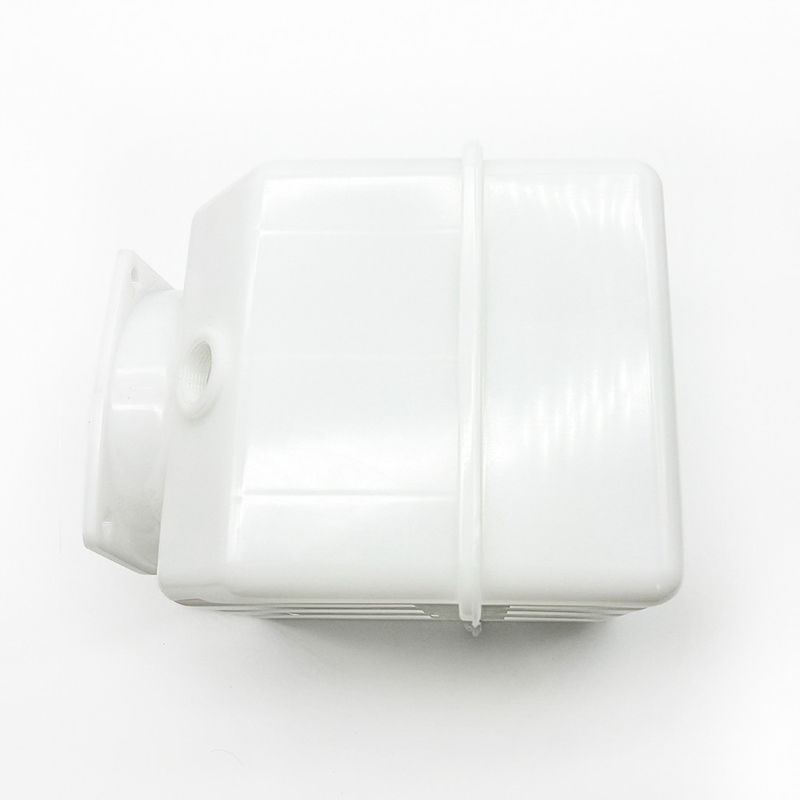

  컨테이너의 내부 설계, 역설계 구조와 작은 개방 때문에 우리는 컨테이너를 두 부분으로 나누고 함께 용접하기로 결정했습니다.우리는 초음파 용접을 선택했습니다그러나, 350mm의 높이로, 일반적인 15kHz 및 20kHz 초음파 주파수는 용접 라인에 에너지를 효과적으로 전송할 수 없었고, 이로 인해 용접 제품에서 약간의 누출이 발생했습니다.

이 문제를 해결하기 위해 우리는 초음파 용접에서 뜨거운 판 용접으로 전환하여 설계에 결정적으로 조정했습니다.컨테이너의 상부와 하부 부분이 안정적으로 융합되었는지 확인합니다., 밀폐와 강도의 문제를 해결합니다.

• 위 표면의 평면성 최적화
  컨테이너 개척의 0.1mm의 엄격한 평면성 요구 사항을 충족시키기 위해 우리는 Moldflow를 사용하여 여러 주사 폼핑 유한 요소 분석 시뮬레이션을 수행했습니다.벽 두께를 최적화함으로써, 게이트 디자인, 그리고 컨포멀 냉각 채널, 그리고 이것을 다단계 포장 과정과 결합하여, 우리는 성공적으로 0.1mm 내로 6mm 두께의 구멍의 평면성을 제어했습니다.이 결과는 고객의 기대를 뛰어넘었습니다., 그리고 그들은 우리의 혁신적인 과정에 매우 깊은 인상을 받았습니다.

• 환기 구멍 설계
  수류가 가능하지만 방수해야 하는 컨테이너의 환기구에 대해 시장조사를 실시했고, 비용을 크게 절감할 수 있는 가급적 수소공포 뚜?? 을 찾았습니다.이 뚜?? 의 가닥 사양에 근거하여, 우리는 컨테이너의 측면 벽에 힌트 구멍을 설계했습니다. 이것은 제품 개발 프로세스를 단순화 할뿐만 아니라 생산 비용을 크게 줄였습니다.

FCE의 전문 지식과 전체 프로세스 능력

FCE는 정밀 주사 폼핑, 복잡한 구조 설계 및 고 기능 제품 개발에 대한 풍부한 경험을 가지고 있습니다.회사는 R & D에서 생산에 이르기까지 전체 프로세스 솔루션을 제공하고 고객의 요구 사항을 충족시키기 위해 강력한 기술 지원을 제공할 수 있습니다.우리는 ISO13485 및 ITSF16949 품질 시스템을 인증하고 있으며, 우리의 제품이 엄격한 품질 표준을 충족하는지 보장합니다.

결과와 고객 피드백

연구개발, 설계, 프로세스 조정 및 생산 검증의 2개월 후, 이 프로젝트는 성공적으로 완료되었습니다.우리의 전문가 팀은 프로세스 전반에 걸쳐 매우 효율적인 협력을 보여주었습니다최종 제품은 평평성과 밀폐에 대한 고객의 요구 사항을 충족시킬뿐만 아니라 개발 주기를 크게 단축했습니다.우리는 고객의 원활한 제품 출시를 위해 강력한 지원을 제공 Allearth에서 높은 칭찬을 받았습니다.

이 프로젝트를 통해 FCE는 복잡한 구조 설계, 정밀 주사형조 및 도전적인 기능 제품 개발에 대한 전문성을 다시 한 번 입증했습니다.우리는 미래에 더 많은 고객을 지원하기를 기대합니다..
